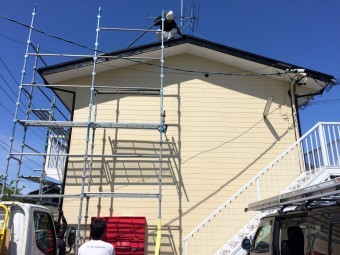

美濃加茂市のアパートが、いよいよ最後の仕上げ「電気工事」開始


電気工事開始
いよいよ太陽光発電の仕上げ「電気工事」が
始まります!

まず、屋根からの配管をまとめて、
屋根の下へ持って行く作業となります。

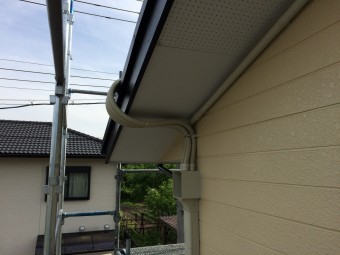

プルボックス固定
屋根からの配管をまとめるため、
「プルボックス」を設置して、配管「4本」を
接続していきます。

 配線は、ボックスの中に通して
「パワーコンディショナ」まで持って行きます。
電気工事2
使用するのは、屋外用「パワーコンディショナ」です。

今回のシステムの容量は、13KWシステムですので
パワーコンディショナ」は、3台設置することに
なります。

設置場所は、ポストの上部に、3台分を並べて
固定していく計画です。
before1

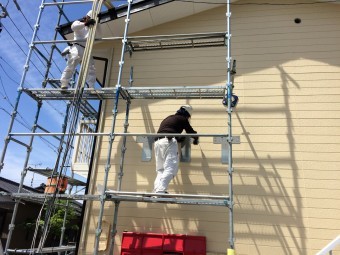

金具取付
パワーコンディショナ」を
設置する場所に「取付金具」を固定します。
horizontal
after1

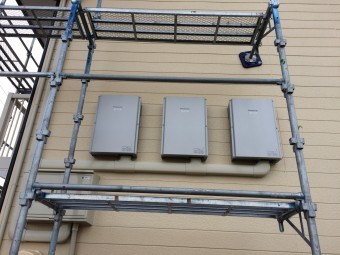

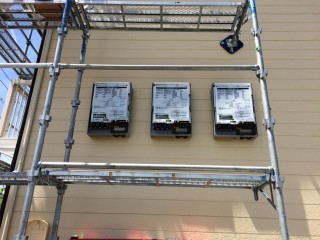

パワコン設置
取付金具が設置すれば、「パワーコンディショナ」
を金具に固定していきます。

本体の仕様は
外形寸法、幅480mm 高さ688mm 奥行167mm
そして重量は、29kgとかなり重いため、
しっかり固定していきます。
電気工事2

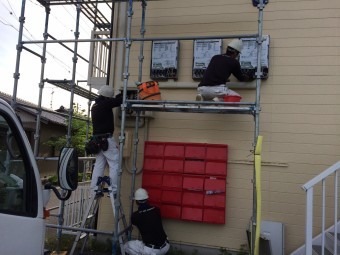

ここからは、電気配線の工事となります。

屋根からの配線を「配管カバー」に収めて、それぞれの
パワーコンディショナに、接続していきます。

パワコンから送られてくる配線をまとめるための、
「集電箱」(ブレーカが入っている箱)も設置します。

設置完了
配線もカバーもきれいに接続でき、完成しました!




完成
美濃加茂市のアパートに「太陽光発電システム」設置工事は、無事完了する事が出来ました。

あとは、中部電力様と接続で、いよいよ「発電所」の完成となります。

ここまでご覧いただきまして、ありがとうございました。
